电子工具箱

电子工具箱是一款集电路设计与工程计算于一体的专业移动应用。从基础的电阻色环识别到复杂的电路仿真分析，该软件覆盖电子工程全领域需求。创新的可视化交互界面与高度定制化功能面板，让专业计算变得直观高效，为电子爱好者和工程师提供随时随地的设计辅助。

电子工具箱怎么使用逻辑门工具

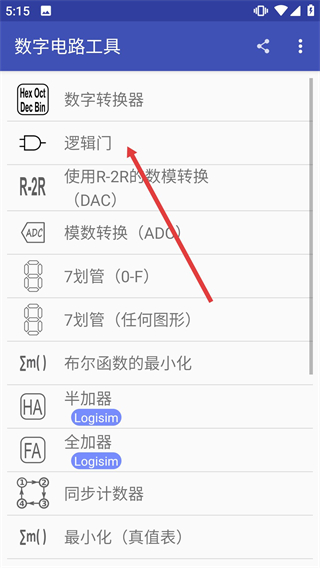

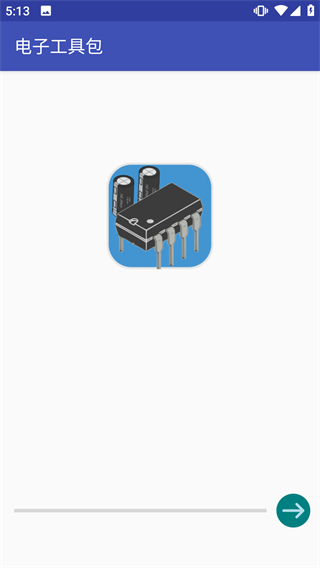

1、打开电子工具包主界面，选择数字电路工具，切换到软件的数字电路工具列表。

2、在数字电路工具列表中点击逻辑门选项，即可进入逻辑门的功能界面开始数据录入。

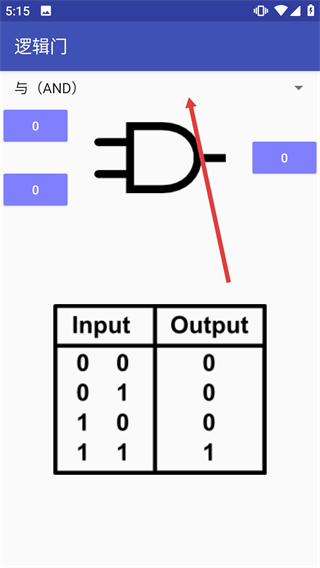

3、逻辑门界面会显示对应门电路的示意图与真值表，可直观查看输入与输出的逻辑对应关系，点击上方可修改类型。

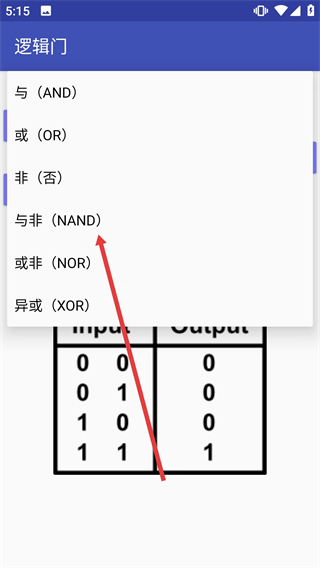

4、点击逻辑门类型的下拉菜单，可切换选择或、非、与非等不同类型的逻辑门，查看其对应的逻辑规则。

软件特色

1、智能电路分析模块支持47种标准电路拓扑快速计算，包括倍压整流、π型滤波等专业结构参数自动推导。

2、全系元器件数据库收录超过900种SMD封装参数，支持器件三维尺寸预览与焊盘布局热力图分析。

3、多物理场转换器集成电磁单位37类换算，电压驻波比与dBm等特殊参数可一键关联计算公式。

4、动态布线规划工具根据IPC标准优化走线路径，实时计算寄生参数并提供EMI抑制方案建议。

5、板级热仿真引擎通过输入功耗与环境参数，预测关键元件温升曲线并标记潜在过热风险区域。

软件亮点

1、可视化色环解码系统通过摄像头识别电阻色带，同步显示阻值、公差及温度系数等完整规格参数。

2、星三角变换计算器同时呈现三种等效电路模型，支持不平衡负载条件下的复杂网络结构转换。

3、逻辑门真值表生成器可自定义输入变量数量，自动推导74系列芯片功能并输出波形时序图。

4、PCB特性阻抗计算工具适配12种传输线结构，考虑介质损耗与表面粗糙度的精准阻抗匹配方案。

5、云端器件图书馆持续更新主流元器件数据手册，关键参数支持交叉对比与收藏夹分类管理。
